Montaż procesora i pamięci RAM. Jak zamontować podzespoły w obudowie

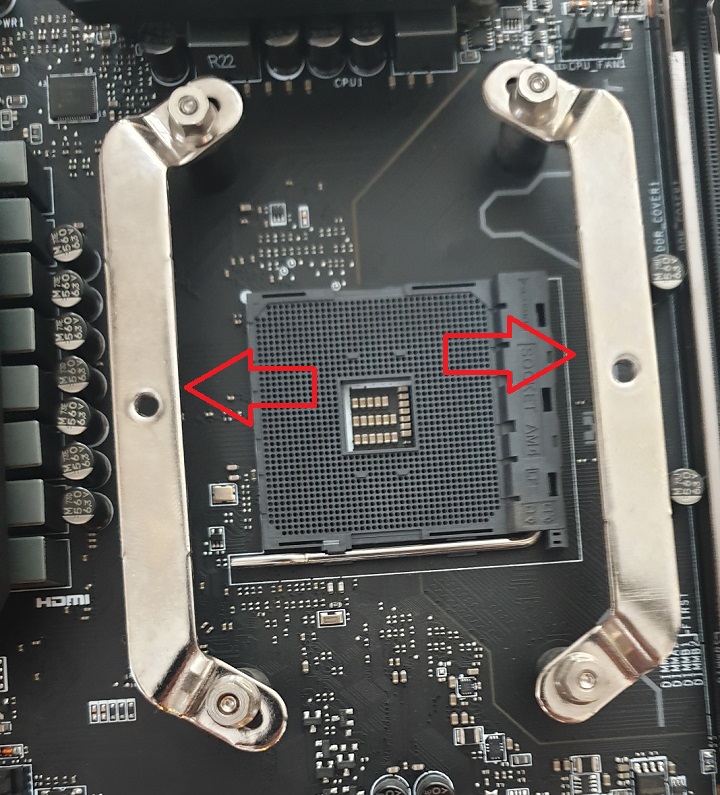

Krok, który możesz pominąć jeśli używasz chłodzenia typu box dołączonego do procesora, wtedy instalujesz radiator po zamontowaniu procesora na seryjnej podstawce! Na zdjęciu jest już zainstalowana podstawka pod chłodzenie Fortis 3 v2 dla slotu od AMD...

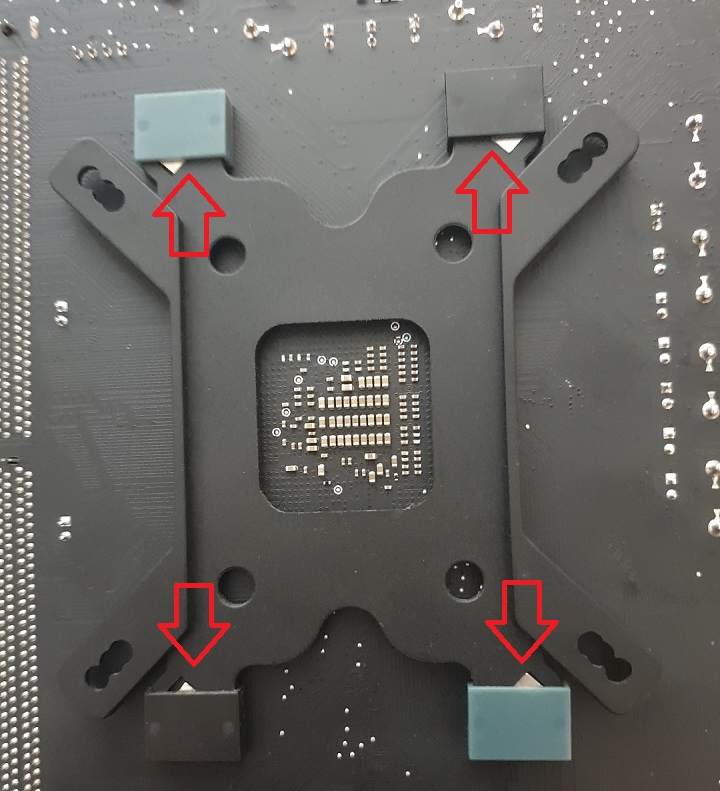

…wiązało się to z odkręceniem 4 śrubek w miejscach, które wskazują strzałki z tyłu płyty głównej i zainstalowaniu odpowiedniej podstawki zgodnie z instrukcją dołączoną do chłodzenia. Dla płyt pod procesory Intela procedura jest jeszcze prostsza, ponieważ nie wykręcamy żadnych śrubek, a jedynie instalujemy podstawkę naszego chłodzenia w przeznaczonym do tego miejscu.

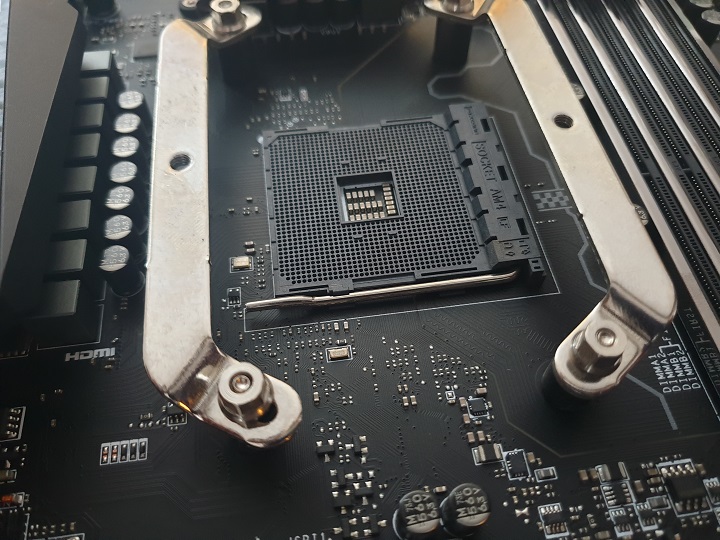

Gniazdo procesora AM4 w stanie zamkniętym.

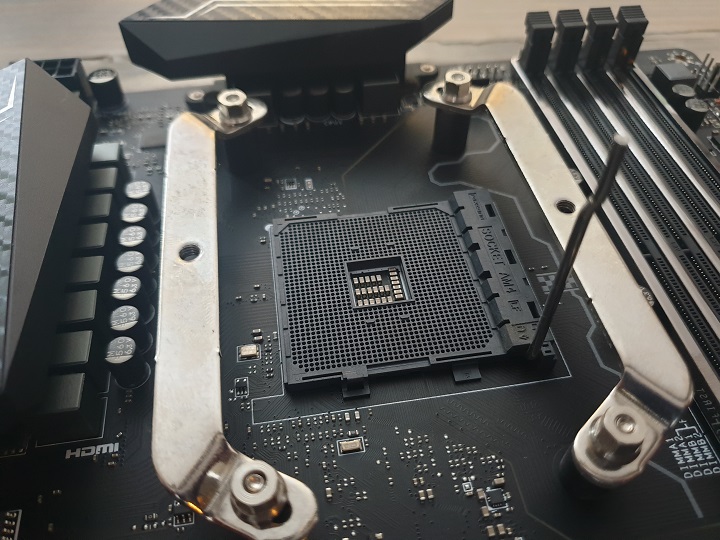

Gniazdo procesora AM4 w stanie otwartym, gotowe na włożenie weń naszego procesora.

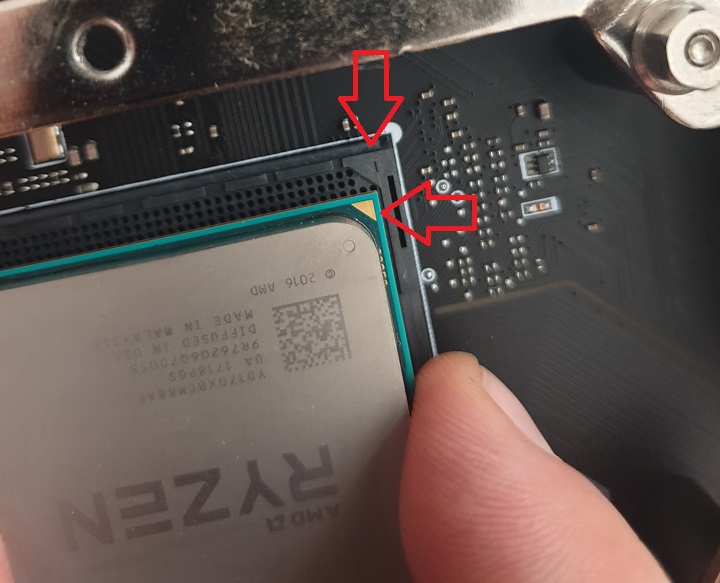

Na jednym z rogów procesora znajduje się mała strzałka, którą znajdziesz również na jednym z rogów gniazda. Ważne by strzałki się pokrywały, przy innym ustawieniu uszkodzimy gniazdo lub procesor. Procesory od Intela montuje się w ten sam sposób, różnica polega na tym, że po podniesieniu wajchy odchylamy metalową ramę, która ma za zadanie dociskać procesor, następnie wyjmujemy plastikową zaślepkę z gniazda i instalujemy procesor. Przy instalacji procesora od AMD uważamy, żeby nie wygiąć niechcący pin-ów wystających z procesora, natomiast przy rozwiązaniu od Intela bardziej narażone na uszkodzenie jest gniazdo na płycie głównej, dlatego zachowujemy przy tej czynności szczególną ostrożność i nie robimy nic na siłę.

Po umiejscowieniu procesora w gnieździe...

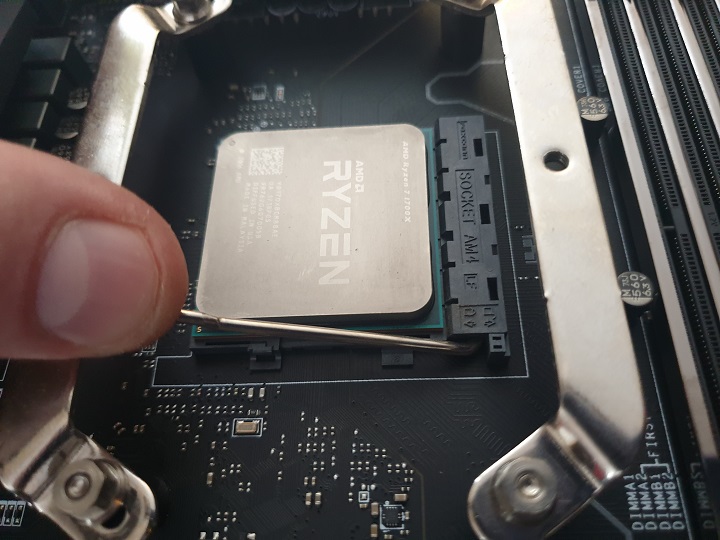

…opuszczamy wajchę.

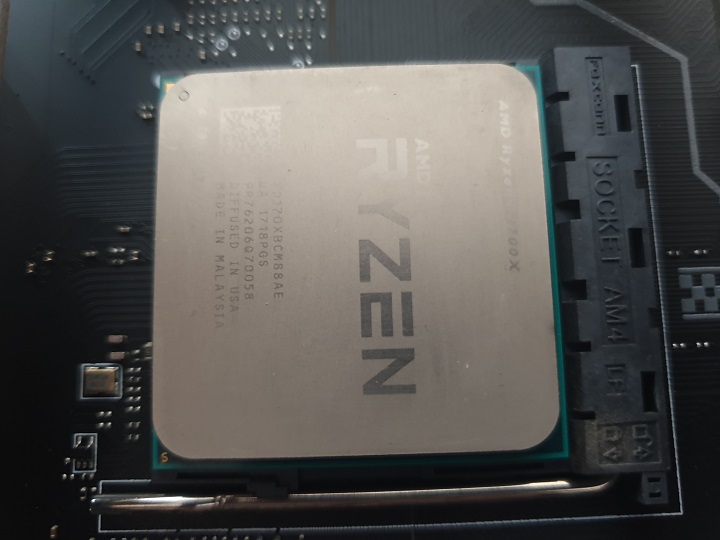

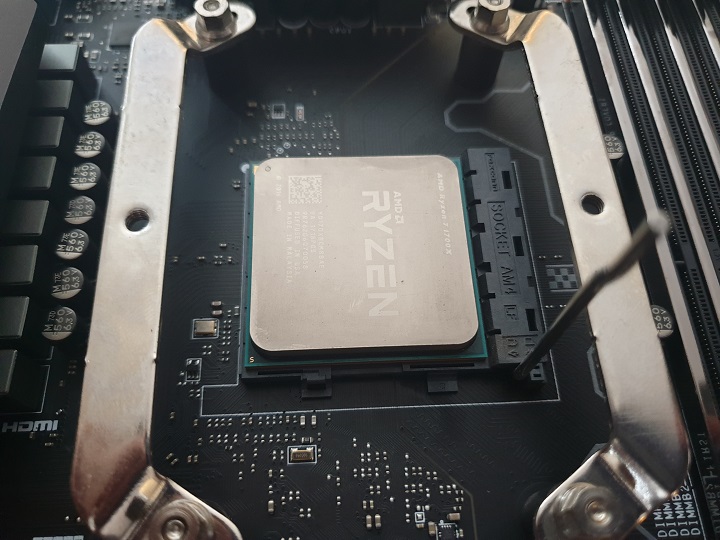

Procesor powinien idealnie umiejscowić się w gnieździe.

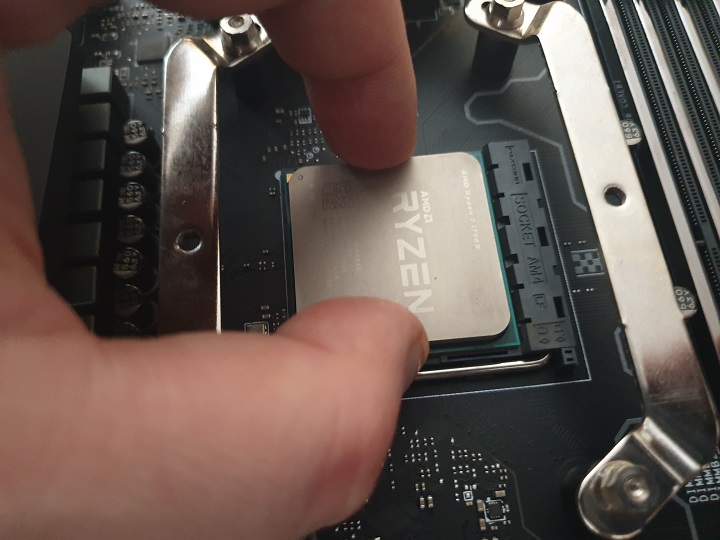

Możesz delikatnie sprawdzić, czy jest prawidłowo zainstalowany upewniając się palcami, że nie ma żadnych luzów.

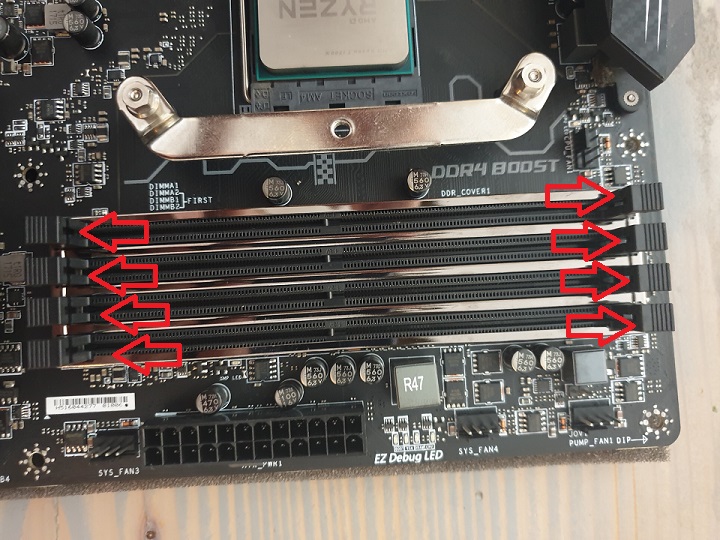

Proponuję następnie zainstalować kości pamięci RAM. Strzałki wskazują plastikowe zatrzaski, które powinieneś odchylić przed instalacją kości pamięci.

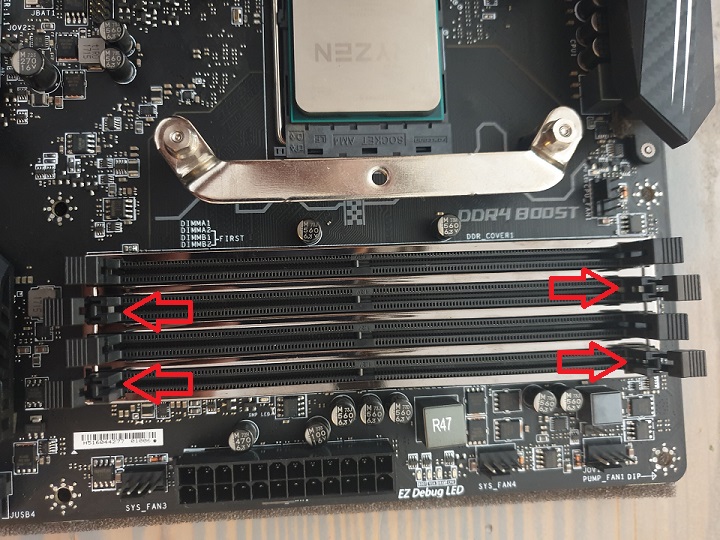

Na zdjęciu odchylone zatrzaski dla układu dual. W zależności od tego ile kości pamięci instalujemy, mogą występować różne układy takie jak: single channel, dual channel, quad channel, itd. Warto zerknąć do instrukcji płyty głównej, gdzie znajdziemy informację jak ułożyć kości dla każdej możliwej konfiguracji.

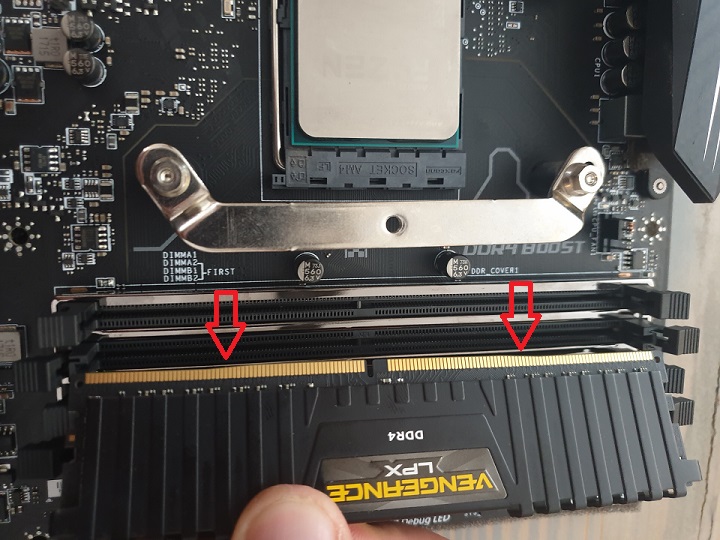

Kości pamięci mają z jednej strony więcej, a z drugiej mniej pin-ów. Część, gdzie jest ich więcej jest dłuższa i tak samo dłuższy jest przeznaczony na nią slot. Upewnij się więc, że właściwie wpinasz pamięć RAM do slotu.

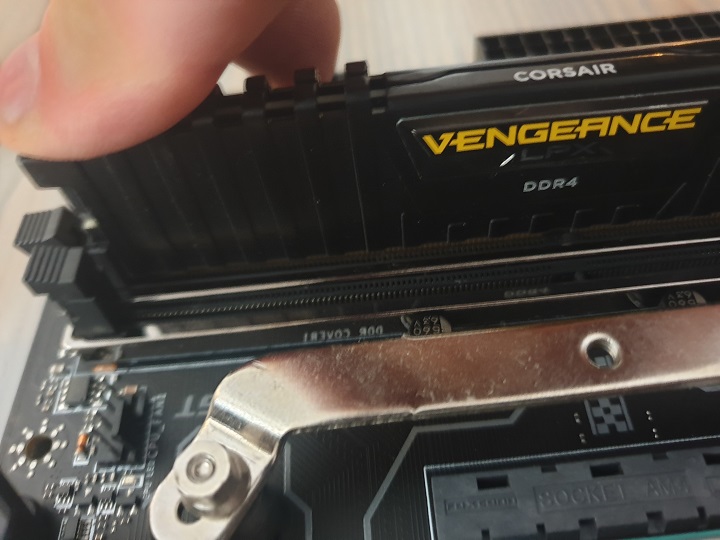

Po włożeniu do slotu kości RAM dociskamy ją po obu stronach do momentu charakterystycznego kliknięcia zatrzasku.
