Montaż zasilacza i układanie kabli. Jak zamontować podzespoły w obudowie
Spis treści
Montaż zasilacza i układanie kabli

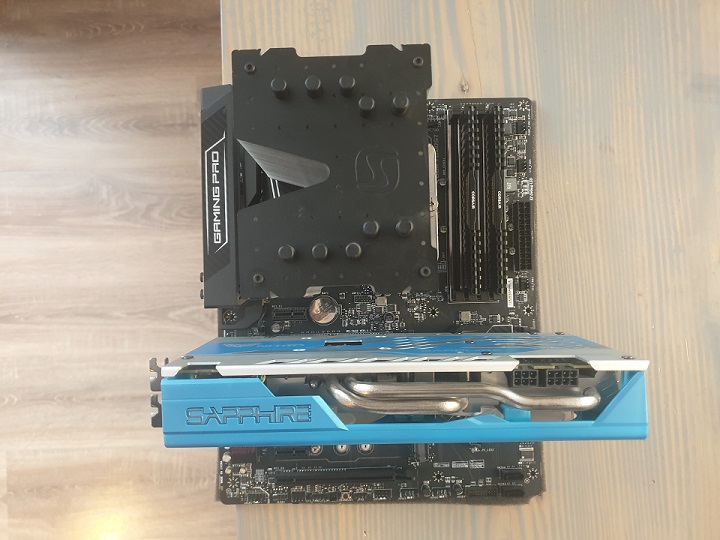

Wpinamy chwilowo kartę graficzną, jeśli nie posiadamy zintegrowanej (jak i gdzie dokładnie ją wpiąć opisane jest w dalszej części artykułu). Jeśli posiadamy zintegrowaną kartę graficzną lub procesor typu APU to oczywiście pomijamy ten krok.

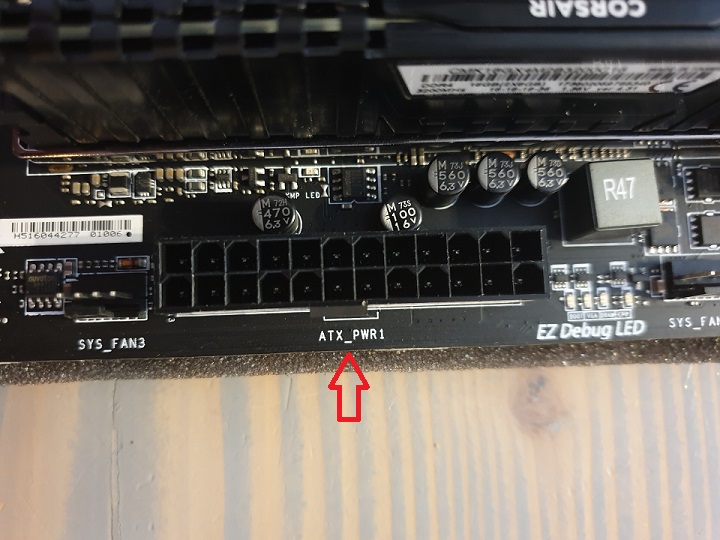

Następnie wpinamy kabel zasilający z zasilacza do płyty głównej...

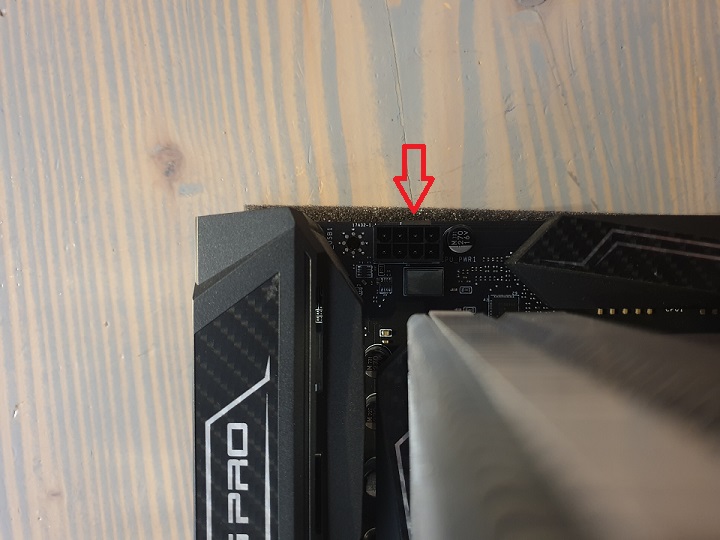

…oraz zasilanie procesora również na płycie głównej.

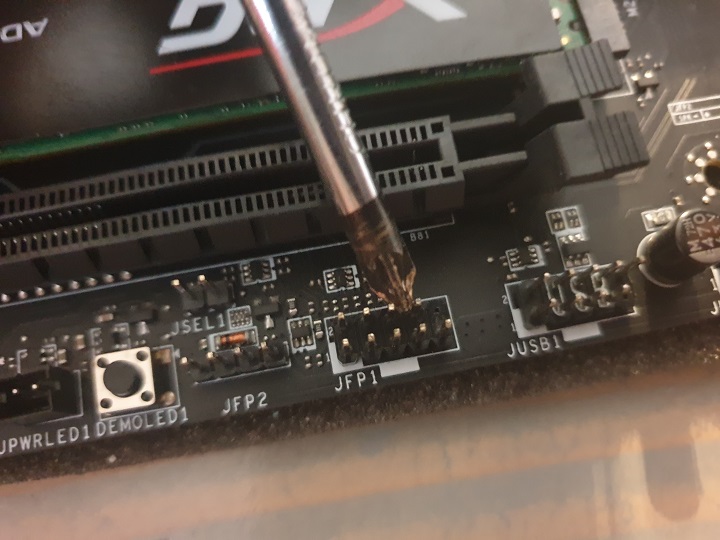

Po podpięciu monitora, myszki, klawiatury i kabla zasilającego do zasilacza uruchamiamy komputer stykając ze sobą zworki (np. śrubokrętem) oznaczone POWER SW na płycie głównej. Jeśli komputer uruchomi się i zobaczymy komunikat o braku bootowalnego nośnika na monitorze, to znaczy, że wszystko podłączyliśmy dobrze. Możemy teraz wyłączyć nasz „komputer” przyciskiem na zasilaczu i odpiąć klawiaturę, myszkę, monitor oraz przewód zasilający. Następnie odepnijmy podłączone z zasilacza kable z płyty głównej oraz wypnijmy kartę graficzną.

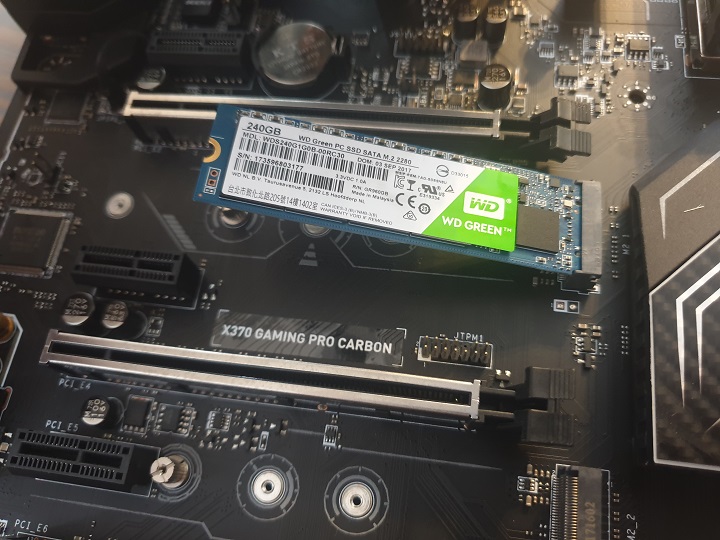

Jeśli posiadasz dysk typu M.2 to teraz jest dobry moment na jego instalację.

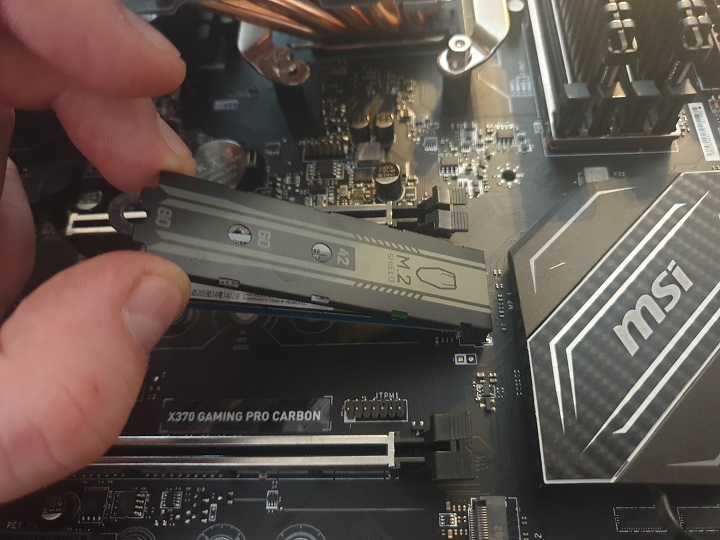

Spotkamy zarówno zwolenników jak i przeciwników tzw. shieldów, ja zaliczam się do osób, które uważają to rozwiązanie za dobre, szczególnie w przypadku kiedy dysk M.2 zostaje zasłonięty radiatorem karty graficznej.

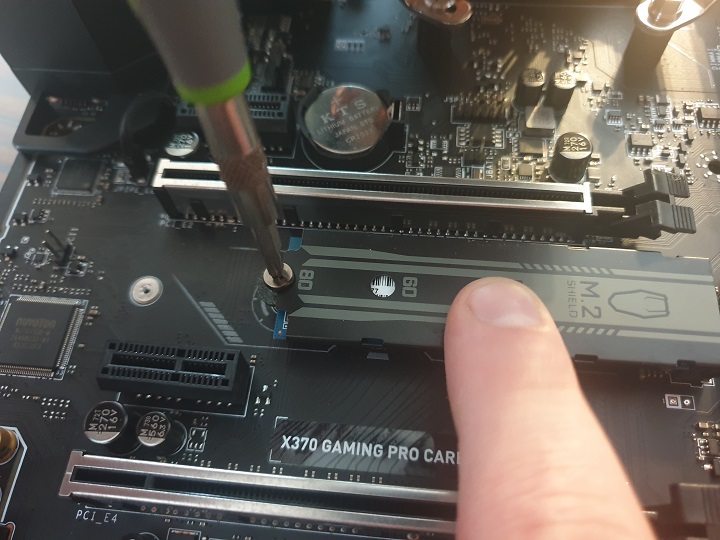

Dyski M.2, które instalujemy w slotach na płycie głównej dokręcamy tylko jedną małą śrubką i robimy to delikatnie, aby nie złamać płytki PCB takiego dysku.

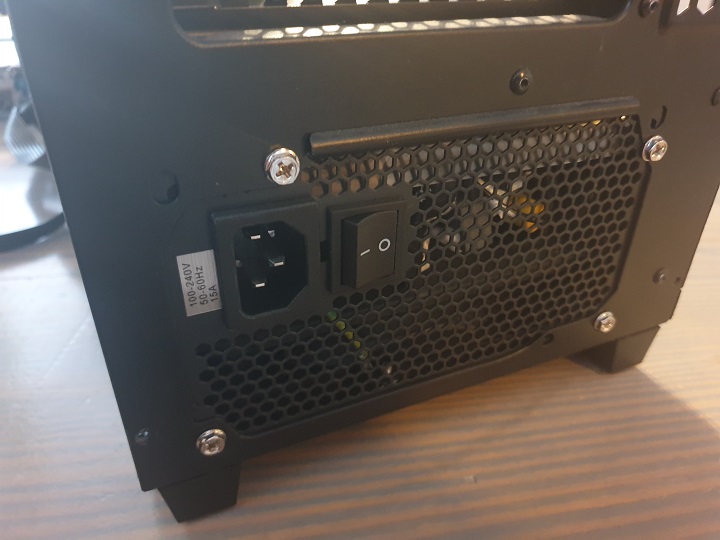

Pora na zasilacz - włóż go w odpowiednie miejsce we wnętrzu obudowy i przykręć czterema dołączonymi do niego śrubkami. Jeśli posiadasz zasilacz modułowy to zainstaluj w nim tylko te kable, które wykorzystasz lub planujesz wykorzystać w najbliższej przyszłości.

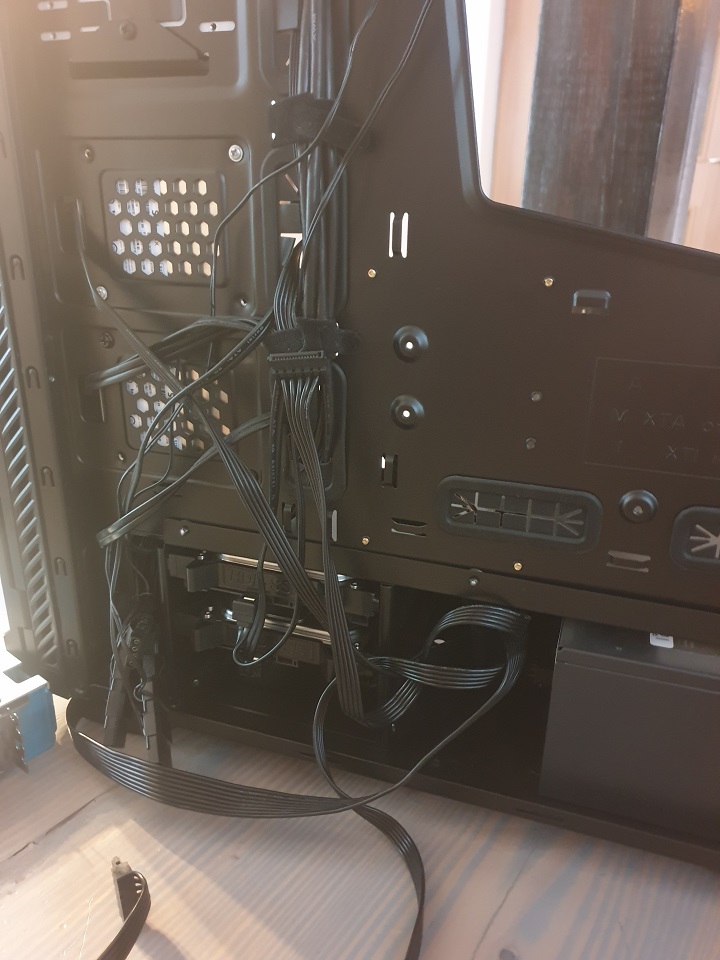

Dzisiejsze obudowy pozwalają na estetyczne poprowadzenie kabli w ich wnętrzu, jednak kilka opasek uciskowych zawsze się przyda.
