Wiadomość Ta obudowa PC wygląda jak dzieło sztuki i marzenie każdego fanatyka organizowania kabli

Zbuduj sobie komputer z takim samym położeniem karty graficznej, która nie posiada turbinki wypychającej całe ciepło przez backplate, a zrozumiesz w czym problem. Nie ma znaczenia ile wepchniesz wentylatorów, po prostu żebra od karty graficznej będą kisić ciepłe powietrze bo są w pozycji poziomej a nie pionowej.

Christmas
To ma taki sam przepływ powietrza przez kartę jak układ przód - tył ( i zwykłą płytę główną) jedyna różnica że obrócił całą budę o 90 stopni ( i w innym miejscu zasilacz)

Jakbyś w zwykłej obudowie do frontu przykleił nóżki.. i postawił frontem na ziemi

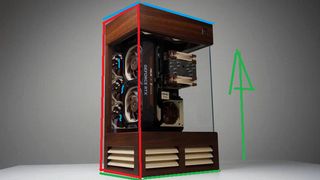

Spójrz na obrazek obok jakbyś postawił tego kompa ścianka obramowaną na czerwono na ziemi maiłbyś praktycznie normalny układ budy ( z dodatkowymi wiatrakami wyciągającym ciepłe powietrze od razu spod karty )

a tak masz ten sam kierunek przepływania powietrza jak przy zwykłej budzie, sama karta nie jest w żaden sposób obrócona względem przepływu powietrza itp

Zielone krawędź zasysa i powietrze leci do góry, 3 wiatraki z tyłu (niebieskie kreski krótkie) zabierają ciepłe powietrze spod karty (które normalnie nagrzewa główną) i zabierają 2 kolejne wiatraki z góry ( niebieskie obramowanie)

Tu masz tą drewniana obróconą o 90 stopni w lewo :)

widzisz ze to ten sam układ i kierunek ( nie licząc 3 wiatraczków wyciągających powietrze spod karty? :)

Legenda: zielone wciąga , niebieckie wypycha zielona strzała kierunek przepływu :)

czerwona ścianka do pokazania na którą stronę położyć na ziemi żebyś miał normalną obudowę przód tył a nie dol- góra :)

Drugi komplet obrazków to obrócenie zwykłej budy i spójrz że masz identyczną budowę, kierunek ustawienia karty itp .

Na prawdę nie widzisz, w którym kierunku karta graficzna ma ożebrowanie zamieszczona na nagraniu. Miałem taką obudowę i karta była dokładnie w takiej samej pozycji. Do tego wentylatory w obudowie umieszczone, od dołu i od przodu wpychające, a od tyłu wyciągające. I karta grzała się i wchodziła na maksymalne obroty podczas obciążenia. Nie szło wysiedzieć taki hałas generowała. Jeszcze raz polecam sobie samemu zbudować sobie komputer w takiej konfiguracji, a zrozumiesz o czym pisze.

Ktos mi wytlumaczy dlaczego ozebrowanie ma takie znaczenie skoro w nim jest gaz ? Nie rozumiem niby dlaczego nie moze byc karta w tym polozeniu.

ps. W 42 minucie pan pokazuje temperatury i szybkosc wentyli pod maksymalnym obciazeniem. Jest bardzo dobrze.

Christmas czyli żeś sam zaburzył przepływ :P

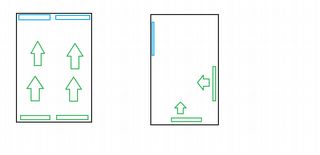

Bo u gościa jest jedno miejsce nawiewu i działa jak tunel ( czyli tak jak powinno być) obrazek 1 :P

Kolorystyka ta sama co w poprzednich postach :P

Twój przykład pokazuje że sam sobie zaszkodziłeś bo zamiast tunelu powietrze z dołu zaburzało się z powietrzem z przodu i dodatkowo przednim nawisem wtłaczałeś wydychiwane przez kartę powietrze z powrotem na nią :P

najprostsza analogia jak masz resoraka to pchasz go od tyłu i jedzie do przodu prosto?
a czy dalej będzie jechał prosto jak zaczniesz go popychać jeszcze z boku? :P
chyba najbardziej łopatologiczne przedstawienie tego co zrobiłeś jak się da :P

maciell mnie też zastanawia skoro powietrze przez radiator karty wydmuchuje z niej wiatraki na niej , a powietrze opływające kartę ma je zabierać i dostarczać chłodne :P

dlatego radiatory na karcie są ustawione w kierunku wydmuchiwanego przez własny wentylator powietrza żeby doprowadzić poza kartę gdzie przepływ wiatrakami z budy złapie ciepłe i dostarczy chłodne :P

Jak masz tunel odbywa się to bez problemu :P

no chyba ze zakłócasz sobie przepływ czy to kilkoma źródłami nawiewu (stąd zlikwidowali boczne nawiewy w budach praktycznie zastępując je szkłem czy blachą) i tworzy się "zawirowanie" czy zasłaniać sobie przepływ czy to backplatem ( wtedy wpychasz z powrotem ciepłe powietrze w radiator karty ( i wentyl walczy sam z sobą bo wraca powietrze ciepłe które chwile temu wydmuchał z karty)

które to oba błędy kolega zrobił ( przedni nawiew uderzał o backplate z jego opisu ) :P

Jesteś osobą typu, która jak zobaczy filmik to od razu uważa, że wszystko działa jak powinno i nic złego się nie dzieje. Szkoda mojego czasu.

BTW ta karta ma ożebrowanie, które NIE jest skierowane w tym kierunku jak z twojego obrazka. Ale żeby tego nie widzieć to trzeba być geniuszem. Nawet na miniaturze widać że żebra są w pozycji poziomej...

Nie każda karta graficzna posiada komorę parową.....

Christmas bo złożyłeś kiepski projekt( i taka jest prawda), bez podstawowej znajomości fizyki i uważasz że każdy zwali tak jak ty :)
I tak robiłem projekt podobny ( a raczej pomagałem przy nim) i działał..
Nawet w filmiku masz pokazane temperatury pod warunkiem że przemyślisz i wiesz co robisz

I zamiast się przyznać do błędu brniesz w swoje dziwne teorie i wymyślasz fizyczne warunki z zadka ( pomijając min wiatraki na karcie graficznej - pod które właśnie ożebrowanie karty jest robione a nie pod wiatraki obudowy bo te mają je tylko wspomóc a nie wiać przez radiator karty graficznej - co opisując spartoliłęś) :)
bo mogę podrzucić z 10 rodzajów chłodzenia na kartę graficzną od wzoru kwiatu ( która ożebrowanie ma rozłożone żeberka w okolicach 270 stopni koliście) .. i podstawą wiatrak na niej i odprowadzanie powietrza z niej tak żeby przepływ budy złapał - a ty żeś to zakłócił i się dziwił że się grzeje :P

Ale patrz magia, działa :P
